Сигнализация для гаража своими руками

Гараж станет стопроцентной защитой от угонщиков лишь в том случае, если в нем будет установлена охранная система. Даже боксы, находящиеся на участках под централизованной охраной, нельзя назвать надежными. Ведь в охранных предприятиях работают живые люди, которые нередко ошибаются и не справляются со своими обязанностями. В таких случаях угонщики попросту взламывают ворота гаража и безнаказанно угоняют автомобиль.

Сигнализация для гаража своими руками

Сигнализация для гаража своими руками

Для предотвращения кражи гараж следует оборудовать сигнализацией, которая оповещала бы о выявленной попытке взлома. Таких сигнализаций сегодня достаточно много, но стоимость большинства из них оправдана лишь при защите дорогих объектов. Если же речь идет о частном гараже, то лучше взяться за инструменты и изготовить самодельную сигнализацию. О том, как это сделать и что при этом потребуется, и пойдет речь в данной статье.

Охранная система с оповещением сиреной

Охранная система с оповещением сиреной

Охранная система с оповещением сиреной

Принцип работы такой системы предельно прост: в случае взлома датчики передают сигнал сирене и та, в свою очередь, издает звуковой сигнал.

Видео — Как сделать автономную сигнализацию с сиреной

Что потребуется в работе

  1. Датчик движения. Такие продаются в хозяйственных магазинах наряду с лампами и кипятильниками.

    Датчик движения

    Датчик движения

  2. Электропроводка.
  3. Изоляционные трубки для нее.
  4. Сирена.

    Сирена автономная

    Сирена автономная

Технология изготовления

Шаг первый. Вскрывается датчик движения и извлекается его шарообразный элемент.

Шаг второй. Затем извлекается плата. Обычно она держится на двух металлических защелках – одну из них следует отогнуть.

Шаг третий. К датчику подключается питание и обмотка реле.

Важно! Обмотка заменит штатное реле, располагающееся в черной коробке.

Для подключения электропитания и сирены используются специальные клеммы.

Шаг четвертый. Выключатель системы устанавливается в каком-нибудь тайном месте, о котором никто, кроме владельца машины знать не будет. Сирена же выносится наружу и устанавливается в недоступном месте.

Вот и весь алгоритм установки сигнализации в гараже.

Настройка

Настройка – финальный этап монтажа, к которому прибегают, если конструкция датчика позволяет. Датчикам можно задавать сразу два параметра:

  • чувствительность для срабатывания;
  • продолжительность работы.

Оба параметра задаются в соответствии с необходимостью и функциональными возможностями датчика. После этого остается лишь продумать свои действия в случае взлома (если на сирену никак не реагировать, то пользы от такой сигнализации будет немного).

Охранная система из сотового телефона

Сигнализация для гаража

Сигнализация для гаража

Из старого мобильника тоже можно собрать простую сигнализацию (ее называют GSМ-сигнализацияей). Потребуется еще несколько элементов, которые достаточно легко достать. Главным преимуществом такой системы является автономность от электросети – функционирование продолжится даже после отключения питания.

Вот что потребуется при изготовлении:

  • паяльник;
  • мультиметр;
  • провода (телефонный и медный);
  • сотовый телефон (любой, только не сенсорный);
  • переключатель на одну клавишу;
  • две железные скрепки;
  • канцелярский нож;
  • изоляционная лента;
  • суперклей;
  • магнит;
  • минимальный багаж знаний по радиотехнике.

Видео — Беспроводная сигнализация

Принцип работы системы

Образно говоря, GSМ-сигнализация – это модернизированный сотовый телефон, который совершит звонок на нужный номер, если в гараж кто-нибудь проникнет в отсутствие владельца.

GSМ-сигнализация

GSМ-сигнализация

Основная идея системы такова: необходимо добиться, чтобы телефон позвонил на последний набранный с него номер в момент открытия ворот. Телефон должен быть надежно спрятан и постоянно быть на зарядке. Если воры взломают замок и откроют ворота, то контакты на навесах, невидимые снаружи, разомкнутся и инициируют вызов – на телефон владельца гаража поступит звонок.

Характерно, что при изготовлении такой сигнализации можно использовать самые старые и дешевые модели телефонов. Главное, чтобы они работали.

Технология изготовления

GSМ-сигнализация

GSМ-сигнализация

Шаг первый. Вначале берется металлическая скрепка и от нее отрезается два кусочка длиной в 1 см – они и станут в будущем навесными контактами. Далее с телефонного провода снимается изоляция, а его «содержимое» распускается на пару отдельных проводов, концы каждого из которых фиксируются на контактах. Скрепки, в свою очередь, крепятся к двери суперклеем – одна на подвижной петле, другая на навесной.

Важно! Контакты должны крепиться в таком положении, чтобы замыкаться при полуоткрытой двери.

Свободные концы телефонных проводов подсоединяются к мультиметру и «прозваниваются» с открытой дверью на предмет замкнутости цепи.

Шаг второй. Кабели проводятся к месту установки прибора, желательно спрятать их под плинтусом.

Шаг третий. Затем нужно приступать к самому телефону. В нем обязательно должна быть SІM-карта, отключены все звуковые сигналы (входящие вызовы, будильник, SMS и проч.) и пополнен баланс. Кроме того, последним набранным номером с телефона должен быть тот, на который будет совершаться вызов в случае проникновения.

Телефон надо разобрать, снять заднюю крышку и извлечь аккумулятор, затем переднюю панель, клавиатуру и подкладку под ней. После этого обнажится дорожка контактов. Из них выбирается один, ведущий к кнопке вызова (визуально он не будет ничем отличаться от остальных, его можно определить лишь по месторасположению). Берется два медный провода – один фиксируется изолентой на внутреннем контакте, второй на полукруглом.

Важно! Наружный полукруглый контур при этом должен быть разомкнутым. Изолента не должна перекрывать дорожку к кнопке «Отбой».

Шаг четвертый. Аккумулятор устанавливается обратно и фиксируется той же изолентой (задняя панель телефона уже не нужна), телефон включается. Это достаточно легко сделать даже без клавиатуры: вторая железная скрепка выпрямляется и с ее помощью замыкаются контакты над кнопкой «Отбой».

После стандартного приветствия и завершения загрузки медные провода, закрепленные на предыдущем этапе работы, замыкаются. Если процедура была проведена правильно, то наберется последний исходящий вызов. Если по какой-либо причине этого не произошло, контакты под кнопками проверяются и повторно замыкаются.

Шаг пятый. Телефон устанавливается в заранее приготовленном месте. Медные провода, ведущие от аппарата, подключаются к контактам на дверных навесах. Подключается и вставляется в розетку блок питания. Вот, собственно, и все – сигнализация для гаража своими руками готова.

Важно! Для более удобной эксплуатации на один из телефонных проводов устанавливается тумблер, с помощью которого можно будет включать/выключать систему.

Обладая минимальными радиотехническими навыками, описанную конструкцию можно усовершенствовать и придать ей более презентабельный вид. Также с помощью сотового можно сделать охранную систему для машины.

Важно! Существенным недостатком такой сигнализации является неспособность функционировать при минусовых температурах. Но это очень легко исправить – установить небольшую лампу накаливания (или «лампу Ильича», если угодно) для обогрева. Можно взять на 30 Ватт и даже меньше. Лампа устанавливается в том же боксе, что и мобильный телефон.

Комплект GSM сигнализации

Комплект GSM сигнализации

Одно «но», которое есть всегда

Если угонщик проникнет в гараж с такой сигнализацией, то он сумеет быстро обнаружить и деактивировать ее. Описанной системе необходимо несколько секунд, чтобы связаться с телефоном владельца, и если ворота/дверь закроют быстро, то вызов попросту сбросится. Не стоит забывать об этом.

Вызов поступил – что дальше?

При желании GSМ-сигнализацию можно настроить таким образом, чтобы вызов в случае взлома совершался в полицию или на пульт охраны. Для таких случаев предусмотрен выезд оперативной группы на объект.

При желании GSМ-сигнализацию можно настроить таким образом, чтобы вызов в случае взлома совершался в полицию или на пульт охраны

При желании GSМ-сигнализацию можно настроить таким образом, чтобы вызов в случае взлома совершался в полицию или на пульт охраны

От того, насколько быстро люди среагируют, зависит сохранность автомобиля, поэтому к выбору охранного агентства следует отнестись со всей серьезностью. Все компании можно разделить на два типа:

  • государственные;
  • частные.

Совершенно неясно, кому из них доверять больше. На помощь приходит статистика: в последние годы эффективность вневедомственной охраны существенно снизилась, из-за чего все больше людей предпочитают доверить безопасность своего имущества именно частным фирмам.

Видео — Охрана гаража. Сигнализация GSM

Но даже здесь есть свои нюансы. Так, перед тем как составить договор с агентством, следует поинтересоваться его репутацией у бывших или действующих клиентов, а также осведомиться о наличии сертификата на оказание подобного рода услуг. Все это лишь преддоговорная подготовка, а к самому договору, в частности, к пункту о монтаже и техобслуживании охранной системы, следует большее внимание.

В таком договоре обязательно должны присутствовать следующие моменты:

  • организация КП режима с использованием специального оборудования, выезд оперативной группы;
  • материальная ответственность за нанесенный ущерб (с четко фиксированной суммой);
  • сумма ежемесячной платы за услуги;
  • процедура снятия/приема охраняемого объекта, другие аспекты организации охраны.

Выводы

GSМ-сигнализация обладает одним существенным преимуществом перед системой с оповещением сиреной – она энергонезависима, т. к. может работать даже в отсутствие электроэнергии (хотя и недолго). Главное, чтобы телефон вовремя заряжался. Но если посмотреть с другой стороны, то мобильник, на который будет совершаться «тревожный» вызов, можно забыть или где-то потерять, в то время как вой сирены минимум услышат соседи.

Еще один вариант сигнализации в гараже описан в приведенном ниже видеоматериале.

Видео – Сигнализация для гаража


  • Лестница на второй этаж своими руками

    Сооружение лестницы в доме – процесс непростой, но выполнимый. Основная сложность заключается в расчетах угла наклона и параметров пролета, ведь от этого зависит не только удобство эксплуатации, но и долговечность конструкции. Прочная и красивая лест…

     Нет комментариев
  • Верстак в гараж своими руками

    Гараж — это многофункциональное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

    Что такое верстак
    Если человек любит проводить время в гараже, занимаясь ремонтными …

     3 комментария
  • Дешевый забор своими руками

    На сегодняшний день человек, который решил самостоятельно строить дом, должен быть готов к значительным затратам. Больше всего денег чаще всего расходуется на фундамент и закладку стен, однако в большинстве случаев приходится ощутимо потратиться и на…

     2 комментария
  • Выращивание роз из черенков из букета

    Вырастить розы на участке можно несколькими и способами, и одним из них является укоренение черенков из букета. Какими бы прекрасными ни были подаренные цветы, в вазе они все равно вскоре завянут, так почему бы не воссоздать эту красоту в своем саду?…

     4 комментария

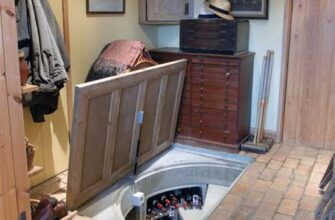

  • Люк для погреба своими руками
